側卸裝巖機（以下稱本機）是以電機為原動機，帶動液壓泵產生液壓能，通過多路閥控制壓力油分別驅動行走液壓馬達和工作油缸執行相應的動作，即完成作業面物料（煤或巖石等礦渣）正裝后轉運到指定位置側卸的工作過程。該機器主要由工作機構、履帶行走、機架、液壓系統、電氣系統、機罩等6大部分組成（見圖1）。

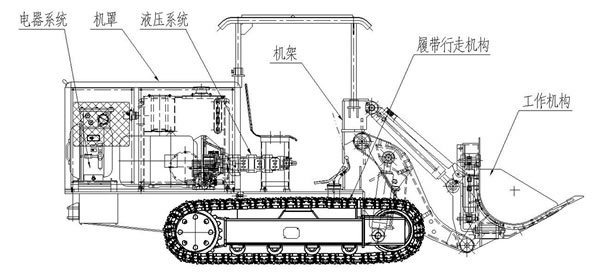

圖1 側卸裝巖機結構示意圖
本機主要用于水平、傾斜巷道掘進和采場裝運煤、巖和礦物。本機電氣設備為隔爆型，已取得煤安證和防爆合格證。
【 微信掃碼咨詢 】
江西藍翔重工有限公司
銷售熱線：0799-6796999
0799-6796528
0799-6796139
售后熱線：18807990078
何部長
地址：江西省萍鄉市高新技術工業園北區工業大道5號

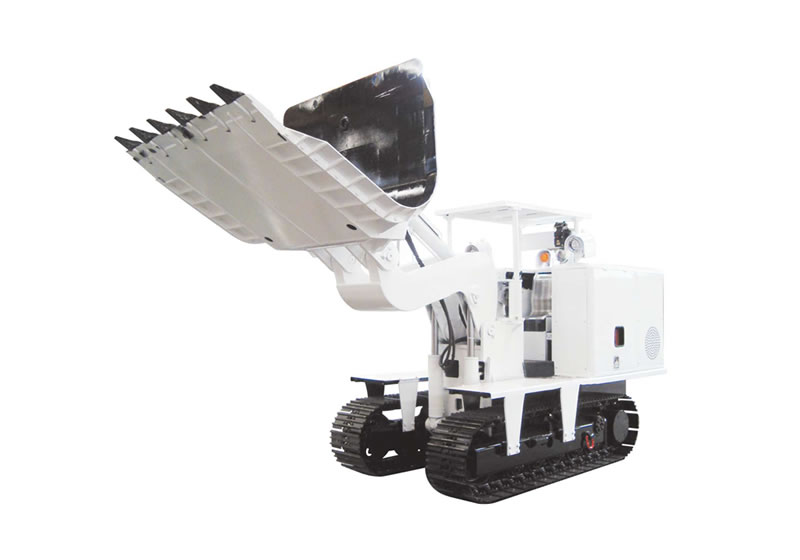

簡述：ZCY系列全液壓側卸式裝巖機為履帶行走式無軌裝載設備，主要用于煤巷、半煤巖巷、全巖巷中煤及巖石等物料的裝載，該產品安全性能好、插入力大、機動靈活、全斷面作業，并具有"一機多用"功能，產品獲得了三項國家專利。
側卸裝巖機（以下稱本機）是以電機為原動機，帶動液壓泵產生液壓能，通過多路閥控制壓力油分別驅動行走液壓馬達和工作油缸執行相應的動作，即完成作業面物料（煤或巖石等礦渣）正裝后轉運到指定位置側卸的工作過程。該機器主要由工作機構、履帶行走、機架、液壓系統、電氣系統、機罩等6大部分組成（見圖1）。
圖1 側卸裝巖機結構示意圖
本機主要用于水平、傾斜巷道掘進和采場裝運煤、巖和礦物。本機電氣設備為隔爆型，已取得煤安證和防爆合格證。
檢測項目 | 單位 | ZCY60R |
鏟斗容積 | m3 | 0.6 |
鏟斗寬度 | mm | 1600 |
最大卸載高度 | mm | 1600 |
最大卸載角度 | ° | 55 |
最大臥底深度 | mm | 500 |
行走速度 | m/s | 0.65 |
爬坡能力 | ° | ±20 |
額定牽引力 | kN | 40 |
最小離地間隙 | mm | 195 |
接地比壓 | MPa | ≤0.1 |
工作機構 | MPa | 16 |
行走馬達 | MPa | 21 |
油泵電機功率 | kW | 45 |
電壓等級 | V | 660/1140 |
外型尺寸(長×寬×高） | mm | 5000×1600×2250 |
機重（不含油） | kg | 5800 |
本參數供用戶選型時參考，我們保留設備更新而不事先通知的權利。
